1.驰驭科技无线探地雷达系统提供一年国内保修，包括软件版本免费更新，免费技术支持，自安装调试结束日起算；

2.驰驭科技负责整个系统的集成和随后的系统维护支持。驰驭科技无线探地雷达国内有备件，可以及时更换出现故障的模块，维修期间不影响工程任务进度；

1. 打开探地雷达后，如果电源指示灯不亮，请先将电池充满。
2. 如果电脑第一次连接到雷达，需要设置电脑的网络：

        IP 地址： 192.168.2.X（X 为 2 到 254 的任意值）
        子网掩码：255.255.255.0
        默认网关：192.168.2.1
        DNS：192.168.2.1

    无线连接需要手动将电脑连接到雷达网络，并且设置电脑的网络密码是 gpr123456,无线的安全类型为：WPA2-个人，并且将网络信息存到电脑中。当下次再打开雷达的时候，电脑会自动连接到雷达。当使用软件的“普通”和“高级”网络检测来判断网络正常与否时，如果超过 5 分钟网络仍不可用，请检查电池是否电量不足或者重新启动雷达。
3. 当设置参数时，如果出现“失败”字样， 请重新设置。如果同样的问题继续出现，请关闭雷达电源开关，10 秒钟后再打开雷达。
4. 雷达的最大回波数是 50000。在进行测量的时候，请注意软件信息栏中显示的当前最大回波数，及时保存数据。
5. 停止雷达数据采集的快捷键是“空格”键。如果按了“空格”键后，数据采集仍未停止，请重复按“空格”键直到数据采集停止。

    若问题仍未解决，请联系我们售后：027-67848802。

探地雷达采集软件网络升级说明

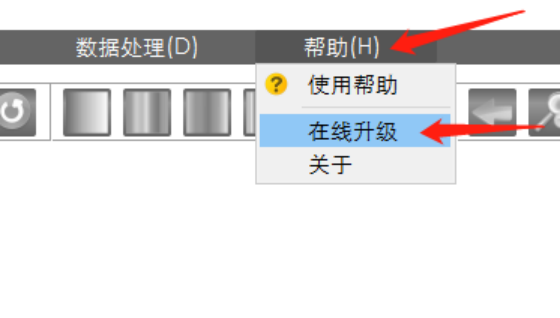

1、选择“帮助”à “在线升级”

2、检查更新

（1）如果是最新版本，会弹出如下窗口。

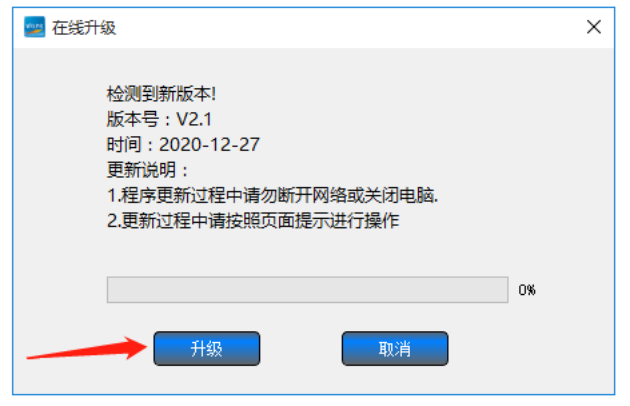

（2）如果有可升级程序，会弹出如下窗口，然后点击“升级”按钮进行在线升级

（3）下载升级文件过程

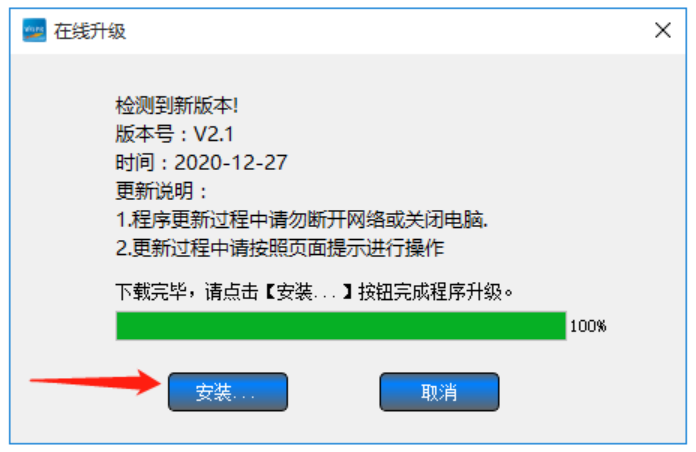

（4）下载完成，点击“安装…”按钮进行安装。

块体理论工程分析软件KBTE-2.0

1、 软件主要功能特点和界面特征

（1）全空间极射赤平投影及分析：在图形上直接显示节理锥类型、节理锥运动模式、忽略粘聚力的稳定系数及剩余滑动力；

（2）复杂块体形态分析：不定位块体几何形态分析；包括凹形块体在内的定位块体形态分析；

（3）块体稳定性及支护力分析：考虑地下水、地震、外荷等作用的块体稳定系数计算、块体支护力分析；多滑面块体及复杂块体稳定分析；

（4）地下洞室最大块体形态分析；

（5）平衡区域图（Londe图）；

（6）考虑定位及随机结构面的三维结构面网络模拟；洞室与边坡问题的三维随机块体几何搜索；块体几何特征（大小、平均大小、埋深及覆盖率等）统计分析；

（7）边坡及洞室岩体的三维块体切割分析（全空间块体搜索），块体渐进失稳分析；

（8）考虑结构面力学参数及几何参数随机分布的块体可靠度分析；块体出现概率及块体失效概率分析

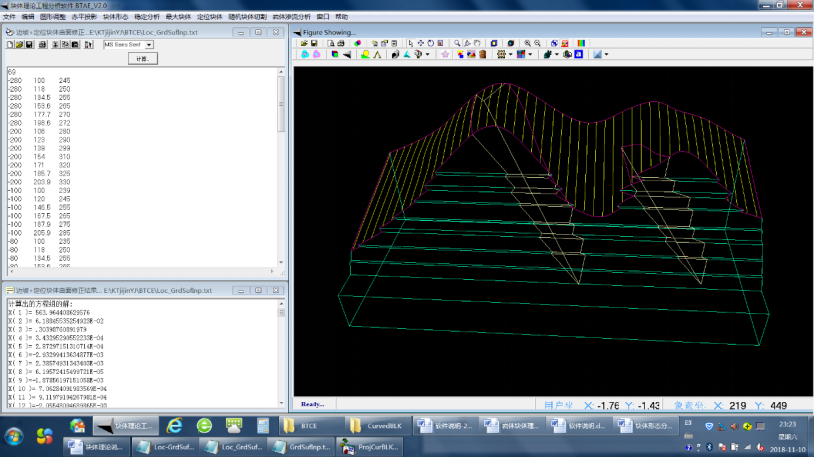

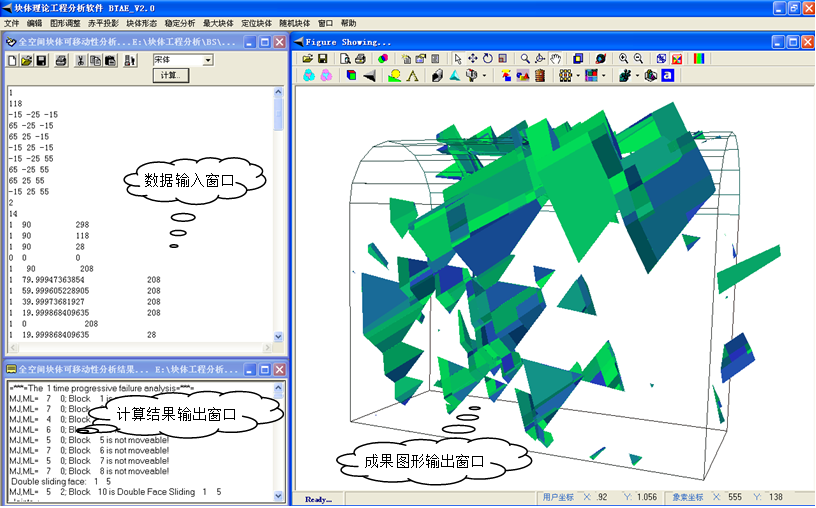

图1.1-2  软件主界面

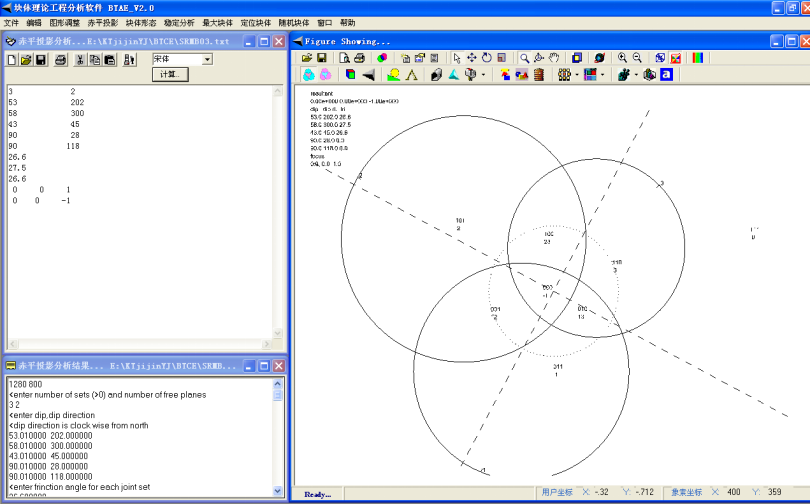

图1.1-4全空间赤平投影分析

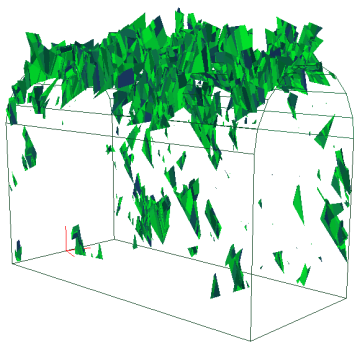

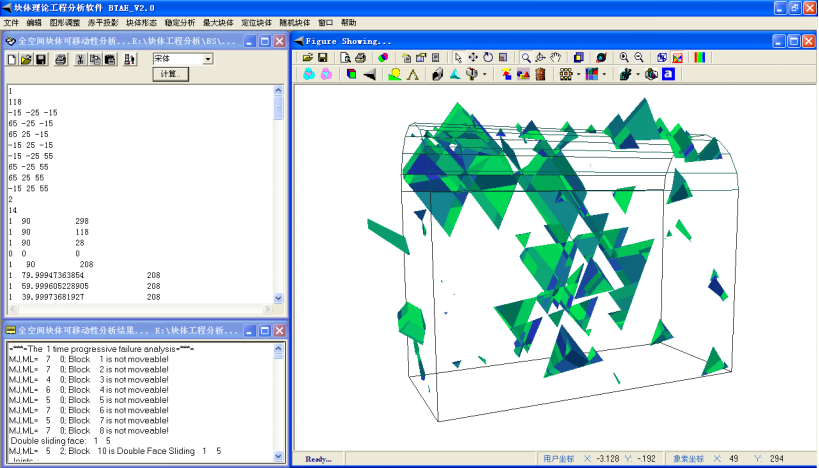

图1.1-8  洞室内块体系统渐进失稳分析结果

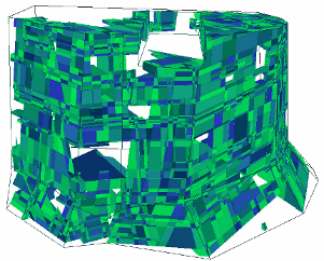

图2.7-1  边坡的定位块体

图2.7-3 曲面修正后的定位块体

   （a）三维块体                            （b）洞室和排水孔边界

图2.9-4 水封洞库模型

   （a）结构面网络                                      （b）三维块体

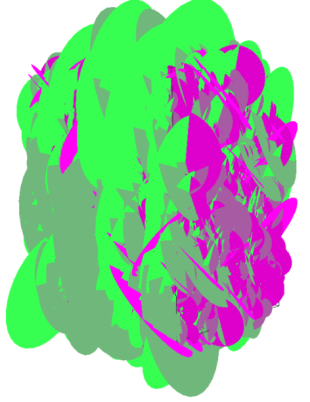

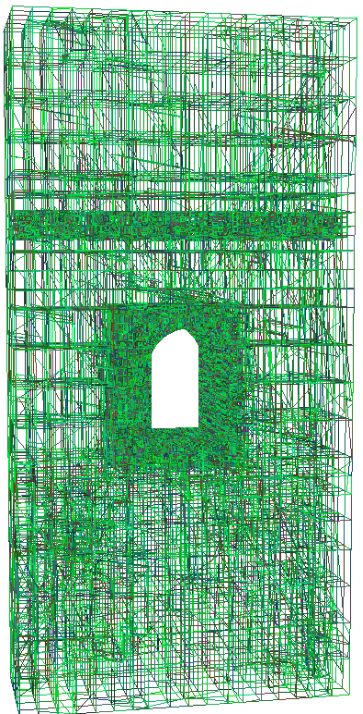

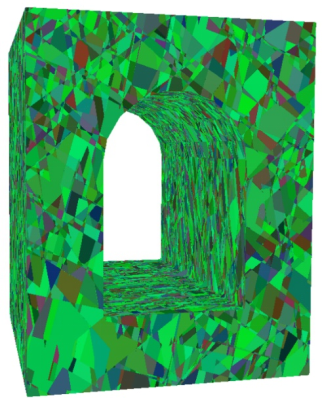

图2.9-5洞室围岩三维切割分析

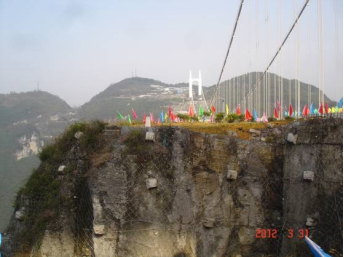

图2.9-9 三维块体切割分析在矮寨大桥桥台边坡支护分析中的应用

（a）                       （b）                     （c）

 （a）结构面摩擦系数取0.5，得到942个失稳块体；（b）结构面摩擦系数取1.0，得到837个失稳块体；（c）结构面摩擦系数取1.5，得到445个失稳块体

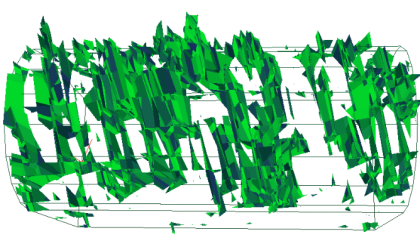

图2.9-10 考虑力学识别后得到的渐进失稳关键块体

（a）                                                         （b）

（c）                    （d）

 （e）                             （f）

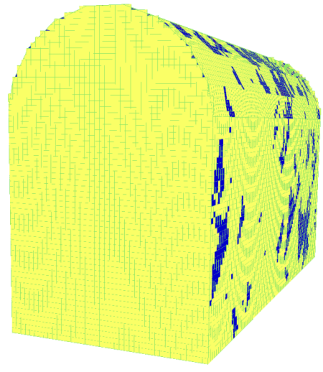

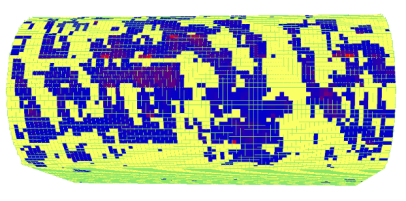

图2.9-13 锚固力分布特征与渐进失稳块体位置对比
